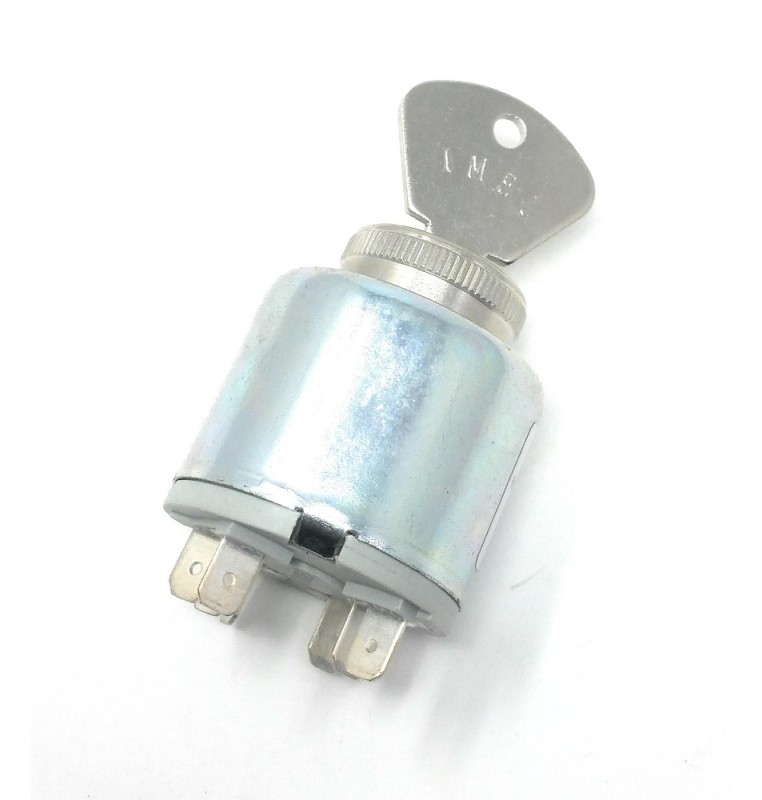

BLOCCHETTO CHIAVE AVVIAMENTO candelette preriscaldo

blocchetto avviamento con contatto di PRE-RISCALDO

IL 30 è il positivo diretto (meglio se protetto da fusibile)che arriva dalla batteria.chiuderà su 17-19-50

il 30/1 è il positivo diretto chiuderà su 15 (ALIMENTAZIONE QUADRO SOTTOCHIAVE) in posizione 1

il 15 è il quadro e tutti gli utilizzatori sottochiave inclusi elettrostop eccitati in marcia, elettrovalvole carburante di solito va alle spie quadro e al portafusibili riceve corrente solo dal 30/1 quando in posizione 1 costaimpiantieforniture

il 19 può essere utilizzato anche per il pre-riscaldo il relè delle candelette (riceve corrente ruotando la chiave prima della posizione 0 CIOE' LA POSIZIONE P RUOTANDO VERSO SINISTRA MA NACHE IN FASE DI AVVIAMENTO IN POSIZIONE 2

il 50 è il motorino di avviamento (riceve corrente solo dal 30 e solo in posizione 2 e poi la chiave torna sulla posizione 1)

QUESTE DESCRIZIONI NON LE FA QUASI NESSUNO PREMIATECI ACQUISTANDO QUI SU COSTAIMPIANTIEFORNITURE

la chiave si estrae in posizione zero

rimane temporaneamente ovvero solo mentre lo tenete su posizione meno uno e su posizione due

rimane stabilmente solo su posizione uno e zero

altre note mettendo in parallelo con un cavetto tra 30 e 30/1 avrete la piena funzionalità dei contatti.

questo blocchetto avviamento non è indicato per elettrostop (quelli di tipo eccitati in arresto) a meno che non aggiungiate un pulsante separato per mandare corrente all'elettrostop in fase di arresto.costaimpiantieforniture

foro incasso circa 21 mm

spessore max pannello 2 mm

COBO 14.176.000.11

  ean 8033807715664
